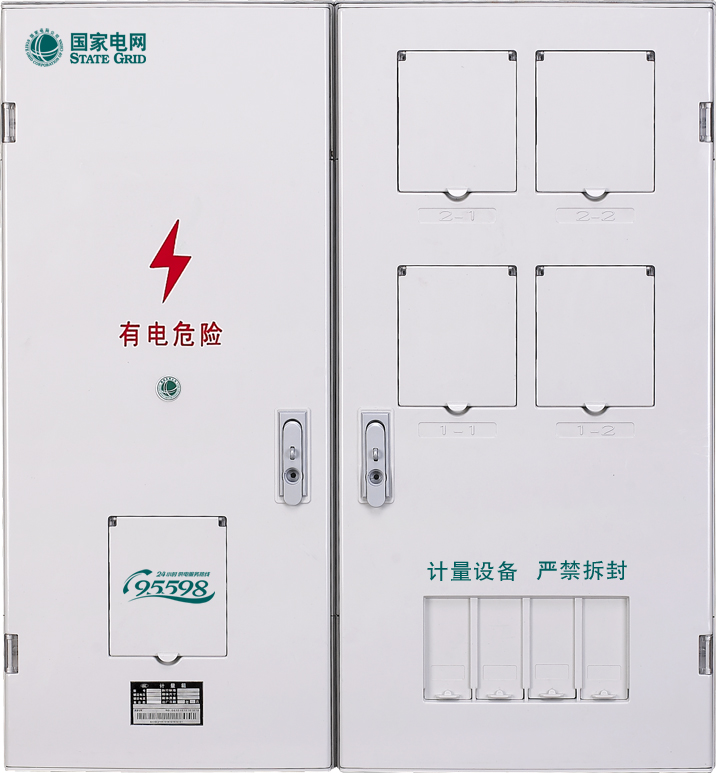

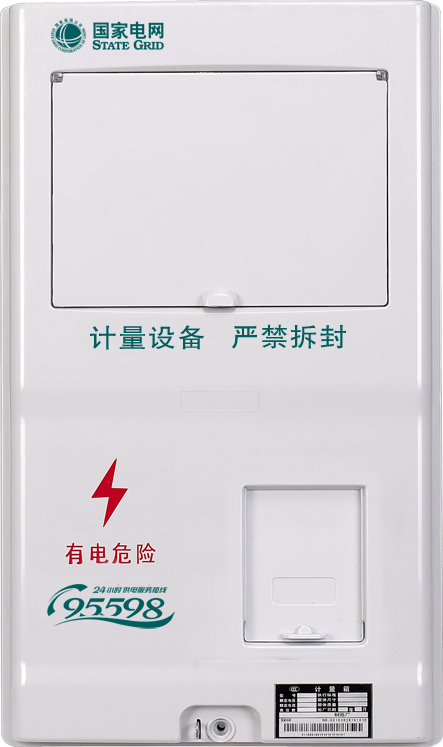

计量箱电器配置
计量（电表）箱电气配置及参数选择应符合下表规定（注：可以根据客户的特殊要求进行的电气配置及参数选择）
|
名称 |
接入方式 |
材料名称 |
接线方式 |
计量箱表位数 |
规格 |
|
计量箱 |
直接接入式 |
非金属材质(PC、 |
单相 |
1、2、3、4、6、 |
|
|
三相 |
1、2、3、4、6、 |
1.额定电压： |
|||
|
金属材质(热镀锌、不锈钢等) |
单相 |
1、4、6、9、12、 |
|||
|
三相 |
1、2、3、4、6、 |
||||
|
经互感器接入式 |
1.非金属材质(PC、PC+ABS、SMC等) |
三相 |
1、2、4(可选) |
1.额定电压：AC 380/400V |
|
一、单相（电能表）计量箱 |
|||||||||||||||||||||
|
规格 |
40A |
60A |
80A |
||||||||||||||||||
|
布线导线（BV）截面积 |
10mm2 |
16mm2 |
25mm2 |
||||||||||||||||||
|
PE线（BV）截面积 |
16mm2 |
||||||||||||||||||||
|
RS485导线/控制线截面积 |
2×0.4mm2/2×0.75mm2 |
||||||||||||||||||||
|
单相电能表规格 |
5（60）A |
5（60）A |
10（100）A |
||||||||||||||||||
|
电能表接插件规格（mm） |
Φ7.5 |
Φ7.5 |
Φ8.5 |
||||||||||||||||||
|
出线断路器a |
额定电流（In） |
40A |
63A |
80A |
|||||||||||||||||
|
型式、主要参数要求 |
微型断路器，C型，2P，6kA.；尺寸(2/3)×18mm |
||||||||||||||||||||
|
进线(总)开关 |
额定电流(In) |
单表位及其箱组式、单排多表位 |
63A |
100A |
100A |
||||||||||||||||
|
2-3排 |
4表位 |
80A |
125A |
160A |
|||||||||||||||||
|
6表位 |
100A |
125A |
160A |
||||||||||||||||||
|
8、9表位 |
125A |
200A |
200A |
||||||||||||||||||
|
10、12表位 |
160A |
200A |
250A |
||||||||||||||||||
|
15表位 |
160A |
250A |
/ |
||||||||||||||||||
|
型式、主要参数要求 |
单表位及其箱组式、单排多表位 |
隔离开关b |
2P，AC-21B；12Ie通电时间1s；20Ie通电时间0.1s |
||||||||||||||||||
|
2-3排多表位 |
塑壳断路器 |
配电型，3P，25kA。 |
|||||||||||||||||||
|
分线端子排（盒） |
额定电流 |
同进线开关电流 |
|||||||||||||||||||
|
型 式 |
开关紧配连接式 |
||||||||||||||||||||
|
电气母排截面积 |
250A及以下 |
4mm×20mm |
250A-300A |
4mm×30mm |
|||||||||||||||||
|
注：100A计量选用三相计量方式。 |
|||||||||||||||||||||
|
a安装负控外置型电能表的计量箱，选择与电能表跳闸信号匹配的自动分闸、手/自合闸功能断路器，延时时间1s < T < 2s，复位时间≤60s。 b表前分路开关（可选配），每表一开关。 |
|||||||||||||||||||||
|
二、直接接入式三相（电能表）计量箱 |
|||||||||||||||||||||
|
规格 |
40A |
60A |
80A |
100A |
|||||||||||||||||
|
布线导线（BV）截面积 |
10mm2 |
16mm2 |
25mm2 |
||||||||||||||||||
|
PE线（BV）截面积 |
16mm2 |
||||||||||||||||||||
|
RS485导线/控制线截面积 |
2×0.4mm2/2（1）×0.75mm2 |
||||||||||||||||||||
|
三相电能表规格 |
3×5（60）A |
3×5（60）A |
3×10（100）A |
||||||||||||||||||
|
电能表接插件规格（mm） |
Φ7.5 |
Φ7.5 |
Φ8.5 |
||||||||||||||||||
|
规格 |
40A |
60A |
80A |
||||||||||||||||||
|
出线分断路器a |
额定电流(In) |
40A |
63A |
80A |
100A |
||||||||||||||||
|
型式、主要参数要求 |
微型断路器/塑壳断路器，C型/配电型，4 P /3P，6kA/25kA;尺寸(4/5)×18mm |
||||||||||||||||||||
|
进线(总)开关 |
额定电流(In) |
单表位及其箱组式、单排多表位 |
63A |
80A |
100A |
100A |
|||||||||||||||
|
2排 |
2表位 |
100A |
125A |
160A |
200A |
||||||||||||||||
|
4表位 |
160A |
200A |
/ |
||||||||||||||||||
|
6表位 |
200A |
250A |
/ |
||||||||||||||||||
|
型式、主要参数要求 |
单表位及其箱组式、单排多表位 |
隔离开关b |
3P，AC-21B；12Ie通电时间1s；20Ie通电时间0.1s。 |
||||||||||||||||||
|
2排多表位 |
塑壳断路器 |
配电型，3P，25kA。 |
|||||||||||||||||||
|
分线端子排（盒） |
额定电流 |
同进线开关电流。 |
|||||||||||||||||||
|
型 式 |
开关紧配连接式。 |
||||||||||||||||||||
|
电气母排截面积 |
250A及以下 |
4×20（mm2） |
250A-300A |
4×30（mm2） |
|||||||||||||||||
|
注：单表位三相80A、100A规格计量箱，必要时可选用分断能力25kA塑壳断路器。 |
|||||||||||||||||||||
|
a安装负控外置型电能表的计量箱，选择与电能表跳闸信号匹配的自动分闸、手/自合闸功能断路器，延时时间1s < T < 2s，复位时间≤30s。 b表前分路开关（可选配）,每表一开关。 |
|||||||||||||||||||||
|
三、经互感器接入式计量箱（1表位、2表位） |
|||||||||||||||||||||
|
规格 |
50A |
75A |
100A |
150A |
200A |
250A |
|||||||||||||||
|
互感器型号、规格（LMZ1D/LMZ2D） |
50/5A |
75/5A |
100/5A |
150/5A |
200/5A |
300/5Aa |
|||||||||||||||
|
三相电能表、专变终端、集中器规格 |
3×1.5（6）A；3×5（60）A或3×10（100）A |
||||||||||||||||||||
|
电能表接插件规格（mm） |
Φ6.0 |
||||||||||||||||||||
|
一次导线b（BV/BVR）截面积 |
16mm2 |
25mm2 |
35mm2 |
70mm2 |
95mm2 |
150mm2 |
|||||||||||||||
|
一次铜排/导线截面积（mm2） |
4×20 |
4×20 |
4×20 |
4×20 |
4×20 |
4×20 |
|||||||||||||||
|
二次导线（BV）截面积 |
电压 |
2.5mm2 |
|||||||||||||||||||
|
电流 |
4mm2 |
||||||||||||||||||||
|
PE线（BV）截面积 |
16mm2 |
||||||||||||||||||||
|
RS485导线/控制线截面积 |
2×0.4mm2/2（1）×0.75mm2 |
||||||||||||||||||||
|
联合接线盒型式 |
三相四线 |
||||||||||||||||||||
|
出线断路器c |
额定电流（In） |
63A |
80A |
100A |
160A |
200A |
250A |
||||||||||||||
|
型式、分断能力 |
塑壳断路器，配电型，3P，25kA |
||||||||||||||||||||
|
进线开关 |
额定电流（In） |
100A |
125A |
200A |
225A |
250A |
|||||||||||||||
|
型式、分断能力 |
熔断器；塑壳断路器，配电型，3P，25kA。 |
||||||||||||||||||||
|
a无250A/5A互感器，采用300A/5A互感器替代。 b一次导线布线困难时可采用软导线。 c选择与电能表跳闸信号匹配的自动分闸、手/自合闸功能断路器，延时时间1s < T < 2s，复位时间≤30s。 |
|||||||||||||||||||||
